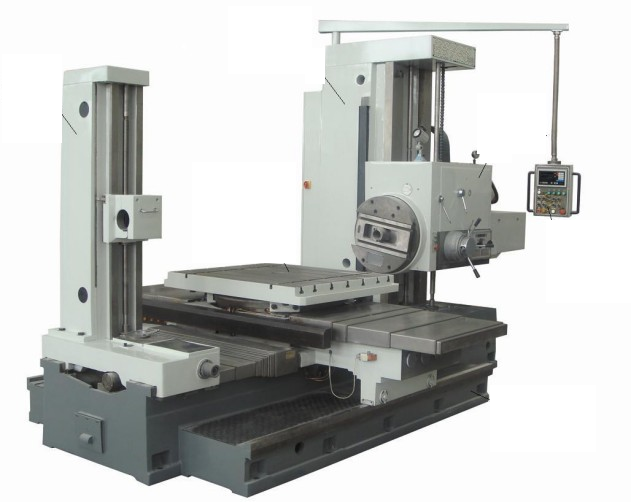

Wiertarko frezarka stołowa Eco 1100×960 TPX6111/3

Newland

TPX6111/3 Poziome centrum frezarsko-wiertnicze.
Pozwala na wykonywanie funkcji wiercenia, rozwiercania, wytaczania, frezowania, wytaczania gwintów itp. Ponadto maszyna jest wyposażona w głowicę licującą, znajdującą się przed wrzecionem, zaś prowadnik w głowicy pozwala na uzyskanie posuwu promieniowego. Pozwala tym samym na wiercenie większych otworów, wytaczanie okręgów i płaszczyzn, jak również na nacinanie rowków.
Niniejsza maszyna składa się z łoża, imaka typu A, wrzeciennika, suportu wzdłużnego oraz suportu poprzecznego, stołu roboczego, imaka typu D oraz młota. W przypadku części ruchomych: wrzeciennik przesuwa się pionowo wzdłuż prowadnicy imaka typu A, zaś stół roboczy przemieszcza się w kierunku wzdłużnym, poprzecznym, oraz wykonuje ruch obrotowy.
Niniejsza seria maszyn została wyposażona w następujące usprawnienia:
1) Ruch obrotowy wrzeciona oraz posuw maszyny są sterowane przez układ hydrauliczny, co sprawia, że obsługa jest prosta i wygodna. Zmiana prędkości jest sygnalizowana przez kontrolki na pulpicie sterowniczym.
2) Ustawianie ruchomych części maszyny, a także zaciskanie i zwalnianie ich jest realizowane z użyciem automatycznej blokady hydraulicznej.
3) Współrzędne ruchu pionowego wrzeciennika oraz ruch poprzeczny stołu roboczego są wyświetlane na wskaźniku numerycznym, dzięki czemu możliwa jest precyzyjniejsza obróbka detali. Możliwe jest także, zależnie od specjalnych zapotrzebowań użytkownika, wyposażenie maszyny w funkcję wyświetlania współrzędnej pionowej stołu roboczego.
4) Główne prowadnice poziomego centrum frezarsko-wiertniczego, w łożu, imaku typu A i suporcie korzystają z elektrycznego nagrzewania powierzchniowego oraz samoczynnego oziębiania, dzięki czemu szyny prowadzące mają wysoką twardość, przekładającą się na ich długą trwałość użytkową.
5) Prowadnice poziome maszyny są zabezpieczone przez odchylane płyty.
6) Pomiędzy ruchomymi częściami maszyny występuje blokada przepływu prądu elektrycznego i płynów. Podczas pracy urządzenia możliwe jest wykonywanie tylko jednego ruchu, zaś pozostałe części są automatycznie blokowane (z wyjątkiem wrzeciona oraz ślizgacza głowicy licującej).
7) Połączenia zabezpieczające znajdują się w skrzynce zasilania oraz puszce bezpieczników, dzięki czemu maszyna pozostaje bezpieczna w razie przeciążenia.
8) W maszynie zastosowano sterownik programowalny (PLC), dzięki czemu usprawniono niezawodność działania urządzenia.

Informacje o produkcie

    Wyposażenie podstawowe:

  • odczyt cyfrowy dla 3 osi
  • instalacja oświetleniowa 24 V
  • układ chłodzenia
  • Instrukcja Obsługi w języku polskim
  • Deklaracja zgodności CE
ATRAKCYJNE FINANSOWANIE

ATRAKCYJNE FINANSOWANIE

TRANSPORT Z MAGAZYNU W POLSCE

TRANSPORT Z MAGAZYNU W POLSCE

PEŁNY SERWIS GWARANCYJNY

PEŁNY SERWIS GWARANCYJNY

DOSTAWA W CENIE MASZYNY

DOSTAWA W CENIE MASZYNY

Specyfikacja:

Wiertarko frezarka stołowa Eco 1100×960 TPX6111/3

Średnica wrzeciona [mm]

φ110

Maks. moment obrotowy[Nm]

1225

Maks. nacisk wrzeciona[N]

12250

Stożek wrzeciona

Morse 6

Głowica pionowa

Skrętna 45° i 90°

Powierzchnia stołu roboczego[mm]

1250x1100

Maks. dopuszczalne obciążenie stołu[kg]

2500

Przesuw wrzeciona[mm]

600

Przesuw prowadnicy licującej[mm]

180

Przesuw stołu roboczego Z[mm]

1400 (bez tylnej kolumny)

Przesuw stołu roboczego X[mm]

1200

Stopnie prędkości wrzeciona

22

Zakres prędkości wrzeciona[obr./min]

8 – 1000 (tolerancja ±5%)

Stopnie prędkości głowicy licującej

18

Zakres prędkości głowicy licującej[obr./min]

4 – 200 (tolerancja ±5%)

Prędkość pos..przysp[wrz./poprz./wzdł][mm/min]

2000

Prędkość obrotu stołu[obr/min]

1

Precyzja odczytu systemu pomiarowego[mm]

0,01

Precyzja wiercenia otworów

IT7

Całkowite wymiary maszyny (dł. x sz. x wys.)

5028×3359×3079

Waga netto [kg]

14000
